Relais VHF F5ZEQ
| Indicatif | F5ZEQ |
| Entrée relais (votre TX) | 145.150 MHz |
| Sortie relais (votre RX) | 145.750 MHz |
| Puissance | 10 Watts |
| Canal | R6 |
| IARU | RV60 |
| Invitation à transmettre | K . (morse) |
| Balise | Ttes les 30 min ou 60 min (voix) |
| Modulation | FM, excursion 25 kHz |
| Modes | Analogique en relais local Connecté au RRF depuis Hamnet |
| Enclenchement (analogique) | Impulsion subtone 192,8 Hz (min 300 ms) |
| Enclenchement (RRF) | 96# avec touches DTMF |
| Retour mode analogique | 95# avec touches DTMF |
| Subtone | 192,8 Hz CTCSS |
| Site | 48°56.43 N 2°07.28 E |
| Locator | JN 18 BW 45 NR |
| Altitude | 104 m |
| Ville | Le Mesnil-le-Roi |
| Département | Yvelines 78 |
| Disponibilité | 24h/7j |
Raymonde 2 (F5ZEQ v2)
Le relais est maintenant sur distribution Svxlink sur Raspberry Pi2 et logique F8ASB/F5UII
Le relais par défaut est en mode autonome, l’ouverture se fait par un coup de PTT après avoir préalablement ajouté un sub-audible de 192.8 Hz.
L’activation du RRF se fait par la composition DTMF 96#.
Dorénavant, l’activation du RRF 96# d’un correspondant depuis le relais F5ZEQ active un minuteur pour une période de 10 min qui se réinitialise à 0 à chaque entrée BF ou TX pour une nouvelle période de 5 min et ainsi de suite. Lorsque ce minuteur atteint 0, il faudra envoyer de nouveau un coup de PTT et un 96# pour rentrer de nouveau dans le RRF. Si aucune activation n’est détectée à l’entrée du relais à la fin du minuteur, il repasse automatiquement en mode autonome.
Le but est en premier lieu d’avoir un relais local et aussi de limiter de la consommation électrique, de ce fait il est donc inutile de passer en émission le TRX sur toute la francophonie pour une conversation locale.
RFF Réseau des Répéteurs Francophones
Avant d’utiliser le relais, il est très important de lire les recommandations sur les liens ci-dessous de manière à ne pas perturber le réseau RRF ce qui aurait pour conséquences de le rendre indisponible.
https://f5nlg.wordpress.com/2015/12/28/nouveau-reseau-french-repeater-network/
https://f4eed.files.wordpress.com/2018/03/le-rc3a9seau-c2abrrfc2bb.pdf
Liste des commandes
| Commande | Description |
|---|---|
| 12# | Informations système |
| 14# | Fête du jour |
| 16# | Température et humidité |
| 17# | Lecture températures des sondes |
| 18# | Bulletin Météo |
| 20# | Mesure tension d’alimentation |
| 49# | RI49 |
| 95# | Mode autonome relais (Déconnexion du RRF) |
| 96# | Connexion RRF |
| 97# | Connexion FON |
| 98# | Connexion RRF Salon Technique |
| 910# | Mode Urgence OFF |
| 911# | Mode Urgence ON |
Construction et but d’une v2
Depuis le 12 Février 2015, le relais F5ZEQ dit “Raymonde” pour les intimes, est sur l’air 24h/24 sauf le dimanche matin de 10h à midi pour laisser place au Qso de section du département 80 sur le relais d’Albert F1ZBH qui se trouve sur la même fréquence.
Le but de ce relais était de permettre aux OMs de la région Nord Ouest local de pouvoir communiquer entre eux. Son empreinte de portée radio (plus de 200km autour de Paris) est bien au dessus des prétentions que son constructeur s’était donné avec ses 3 petits Watts avec un taux de disponibilité de plus de 95% Merci a tout ceux qui ont contribué a cette version de prés ou de loin et qui reste encore en fonctionnement a l’instant où ces lignes sont écrites.
Pourquoi une V2 dit “Raymonde 2” ?
Quelques chiffres :
| Électricité | 40€/mois |
| Accès internet | 30€/mois |
| Entretien global | PC à remplacer |

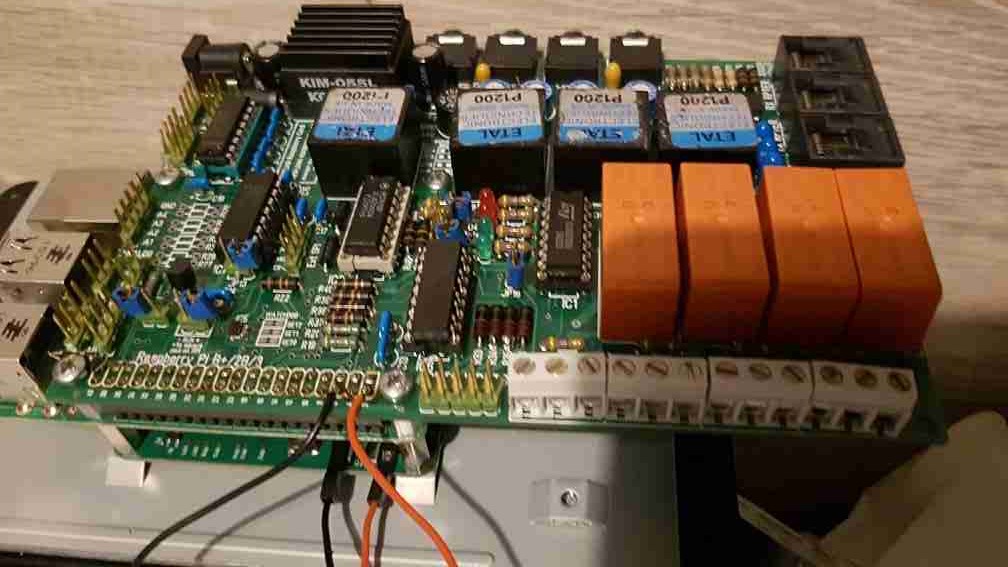

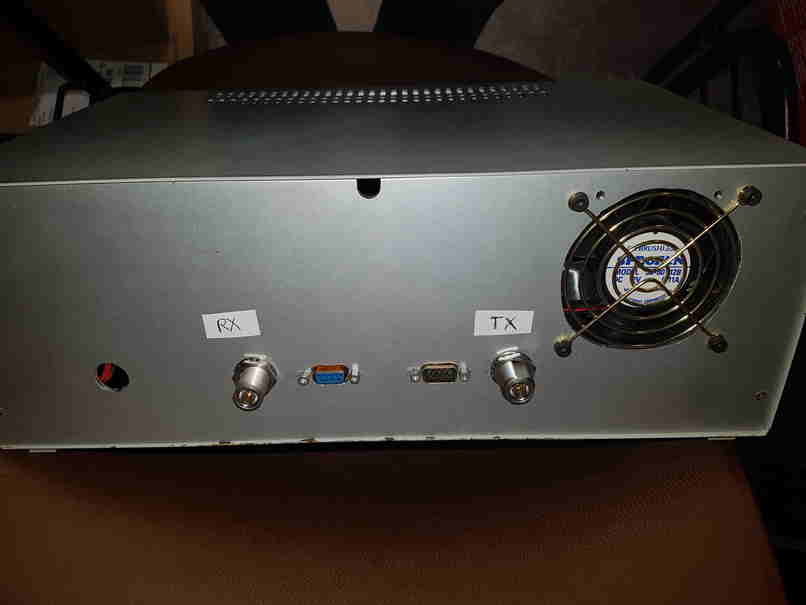

Pour des raisons essentielles de couts (énergétiques,maintenance et mise a jour) et surtout financier, une version 2 est en construction à base de Raspberry PI, carte de contrôle (développement F8ASB,F5UII) et logiciel de gestion SVXLINK Il est prévu aussi le remplacement des 2 trx GM300 par des GM360 Motorola (Matériel Pro , nécessité absolu pour une utilisation permanente et intensive) Cette version permettra de faire des gains en couts énergétiques et une souplesse dans l’évolution des fonctionnalités du relais. Une partie du matériel nécessaire a été fournit par un généreux donateur (3 trx GM360 +boitier et réglage F1GFY),la mise en boite par notre ami F1BHY dont le travail n’est plus à justifier et le reste acheté en partie avec vos dons et les fonds propres de son créateur surtout en temps passé.
Un partenariat nous a permis a ce jour de pouvoir subvenir a ce/ces projet(s) mais s’il venait a disparaitre l’aventure s’arrêterait rapidement. Je remercie tous les Oms qui ont ou vont continuer a maintenir leur acte de solidarité sur ce projet, par leur contribution financière annuelle, permettant de faire profiter l’ensemble de notre communauté a cet outil de communication. Vous pourrez suivre l’évolution de ce projet sur cette page.
- Raymond, F6JIG, Président du Radioclub F5KCK
Images
Dons
Comme vous le savez, l’entretien et le maintien d’un relais parfaitement fonctionnel 24h/24 demande un gros investissement que ce soit dans la surveillance, la maintenance technique et l’électricité.
Le Radio Club de Sartrouville comme beaucoup souffre du manque de nouveaux adhérents et a besoin de vous pour continuer à maintenir cet équipement.
Si vous pensez que ce relais vous est utile et que vous souhaitez vous impliquer dans cette cause, nous vous proposons de faire un don au Radio Club pour contribuer à son entretien.
Vous pouvez envoyer vos dons par chèque libellé à F5KCK à l’adresse postale : Radio Club de Sartrouville 78 Quai de Seine 78500 Sartrouville.
Ou en venant nous rencontrer le vendredi soir a partir de 21h30 à l’adresse ci-dessus.
Ou encore par Internet en cliquant sur le bouton ci-dessous :
Liste des donateurs
Voici la liste des donateurs que nous remercions pour leur contribution à F5ZEQ
- F4HPX Thomas (09/2019)
- F4HWN Armel (01/2019)
- F0GVN Christophe (01/2019)
- F1MQX Claude (2016 et 11/2018)
- F1CJN Alain (2016 et 11/2018)
- F1CHF François (2018)
- F8IJV Sébastien (06/2017)
- Jean-François (SWL) (2016)
- F1RRJ Francis (2016)
- F1BDU Jean-Pierre (2016)
- F1COW Michel (2016)
- F4GPK Pierre Jean (2016)
- F1DRR Daniel (2016)
- F1TUV Yannick (2016)
- F5RRX Laurent (12/2016)
Historique des travaux sur relais
- 01/01/2019 Ajouté Subtone 192,8 Hz, enlevé le 1750 Hz pour mise en marche, remplacé par porteuse avec subtone pendant au moins 300 ms
- 18/11/2018 Raymonde II, suite à la mise sur site réalisée par F6JIG Raymond et F1RRJ le relais est opérationnel en analogique et numérique RRF
- 24/04/2018 Raymonde II, le nouveau relais F5ZEQ version finale avec le soft
- 02/11/2016 Raymonde II, le nouveau relais F5ZEQ en préparation
- 04/2015 Voir dans la revue Radio REF du xx l’article publié concernant le relais VHF F5ZEQ
- 13/02/2015 Mise en service du relais VHF F5ZEQ sur le site définitif Le Relais F5ZEQ
- 08/02/2015 Mise en service pour test du relais VHF F5ZEQ sur le site définitif Le Relais F5ZEQ
- 22/09/2012 Préparatifs de mise en service du relais F5ZEQ TX relais: 145,750 RX relais : 145,150 - canal R6
- 23/08/2011 L’ANFR affiche le relais VHF F5ZEQ ICI puis cliquer sur “Stations Répétitrices” et dans le champ “Indicatif” taper F5ZEQ
- 27/05/2011 Achat TX, RX, 6 cavitées, PC, Alim, câbles et composants
